化工配管：「画一根管」和「连一根管」为什么必须分开
在化工厂的三维配管里，有一类问题反复出现：一根管子改了管径，材料表要重对，法兰垫片螺栓要重算，焊缝编号要重排，轴测图要重出。
如果这根管子在软件里只是一条「线」，那上面这些东西软件一个都不知道——因为它们从来不是「线」的属性，而是连接关系的属性。
这是我们在做管线工坊时最先想清楚的一件事。
一、「绘」和「连」，看着像，其实不是一回事
大多数三维软件画管道，本质是画几何：给一条路径，拉伸出一个管体。CAD 里画线再扫掠，就是这么回事。
但工程上管道的价值不在几何，在拓扑：
- 这根管接在哪台设备的哪个管口上
- 中间经过哪几个弯头、三通
- 两端法兰是什么型式、什么压力等级
- 哪里是焊口，焊口编号是多少
- 介质是什么，要不要保温，保温多厚
所以管线工坊把这两件事拆成了两个命令：
两种方式的关键差别：
- 终点：绘制管线＝绘图平面上任意位置；连接管线＝必须是真实端口
- 拓扑关系：绘制管线＝不建立；连接管线＝管口对管口
- 三通：绘制管线＝不自动生成；连接管线＝自动生成
- 大小头：绘制管线＝不生成；连接管线＝两端 DN 不同时自动生成
- 焊口：绘制管线＝不记录；连接管线＝记录
「绘制管线」用来画方案草图、临时管段、暂时没有接口可接的自由走管。它明确不建立任何连接关系——就算你捕捉到了端口，也只保存几何贴合，不会写入设备或管线连接。
需要真实拓扑的时候，用「连接管线」。

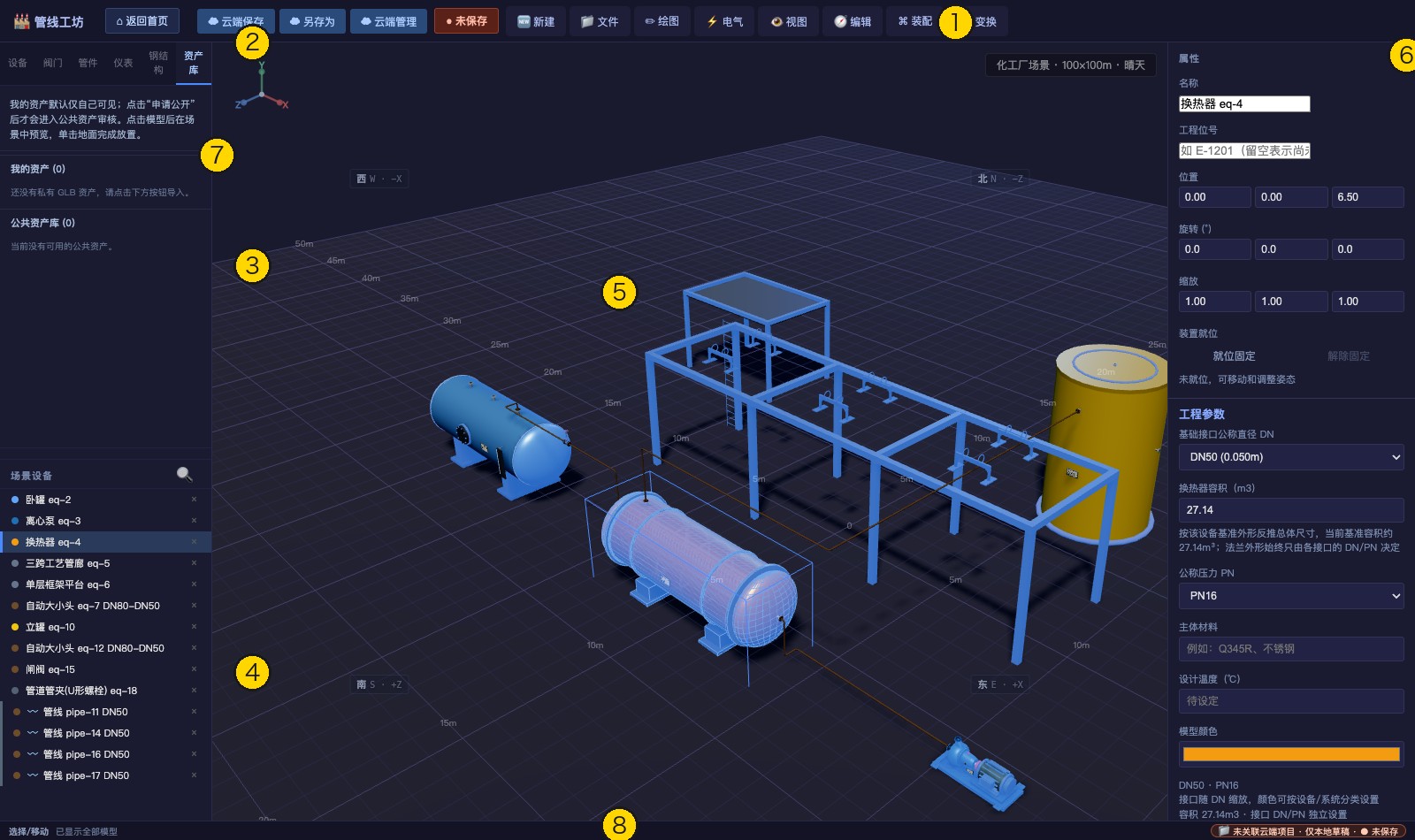

图 1 管线工坊主界面：设备、钢结构与管道的三维布置场景
二、一次完整的连接，是怎么走完的
以「卧罐顶部管口 → 换热器侧面管口」为例，这是最有代表性的一条设备到设备的配管。
第 1 步：悬停筛选起点
鼠标移到设备管口附近，管口会高亮并弹出信息牌，写明所属对象、接口名称、管径和世界坐标；左下角同时提示「已捕获最近空闲端口 顶部右接口 · 点击从此起笔」。
这一步的意义是：确保你捕捉到的是端口，而不是设备本体。差一点点，连出来的东西完全不同。

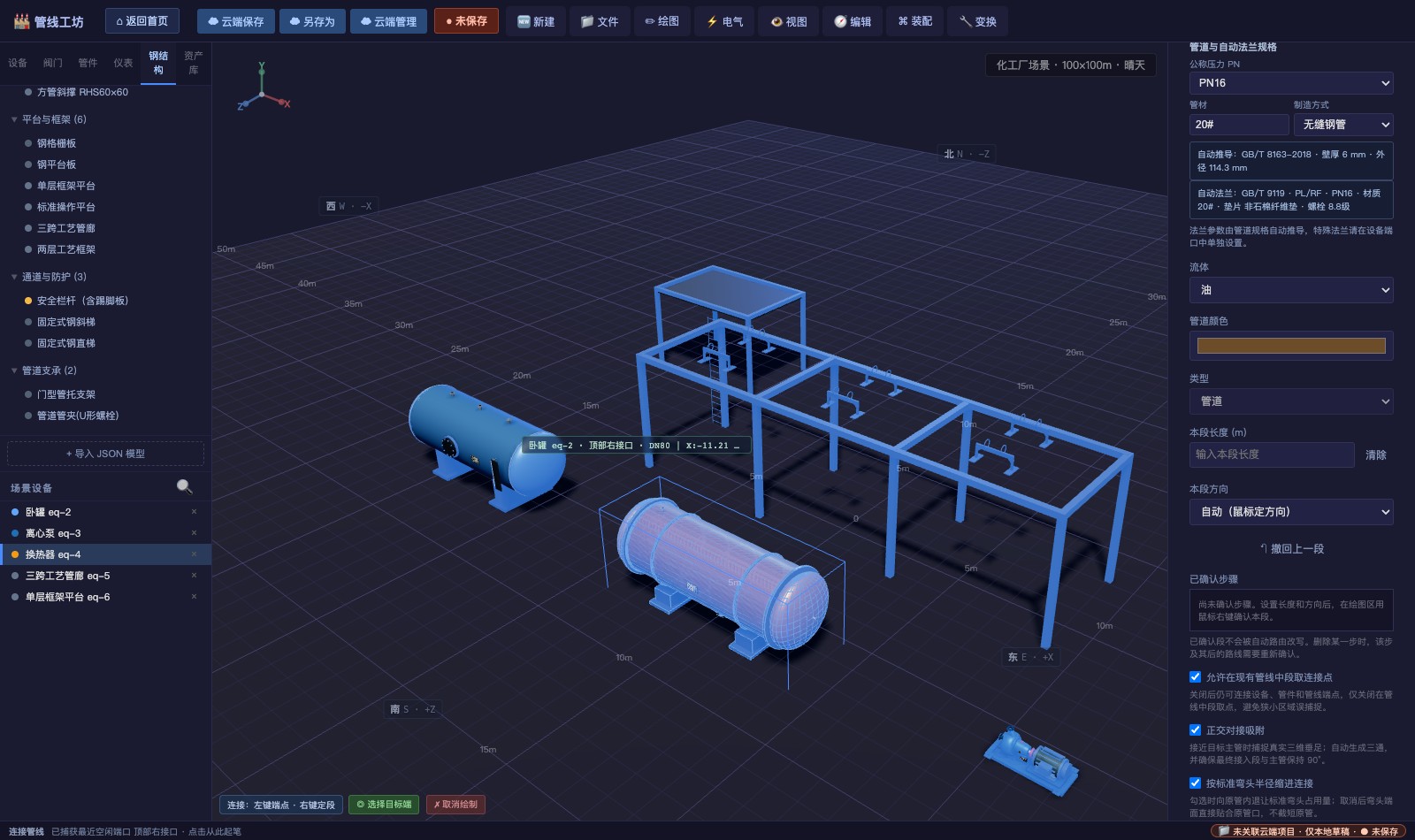

图 2 悬停到管口时弹出信息牌：卧罐 eq-2 · 顶部右接口 · DN80 及坐标
第 2 步：起笔
参数面板里是管径、管道与自动法兰规格、流体、颜色、类型、方向与长度，以及三个开关。确认无误后点【开始连接】才真正进入捕捉状态。
从设备端口起笔时，第一段必须沿端口法线方向向外引出——软件自动保证这一点，不需要你手动先拉一段直管。这是工程实际：法兰面是平的，管子不能从侧面斜着插进去。

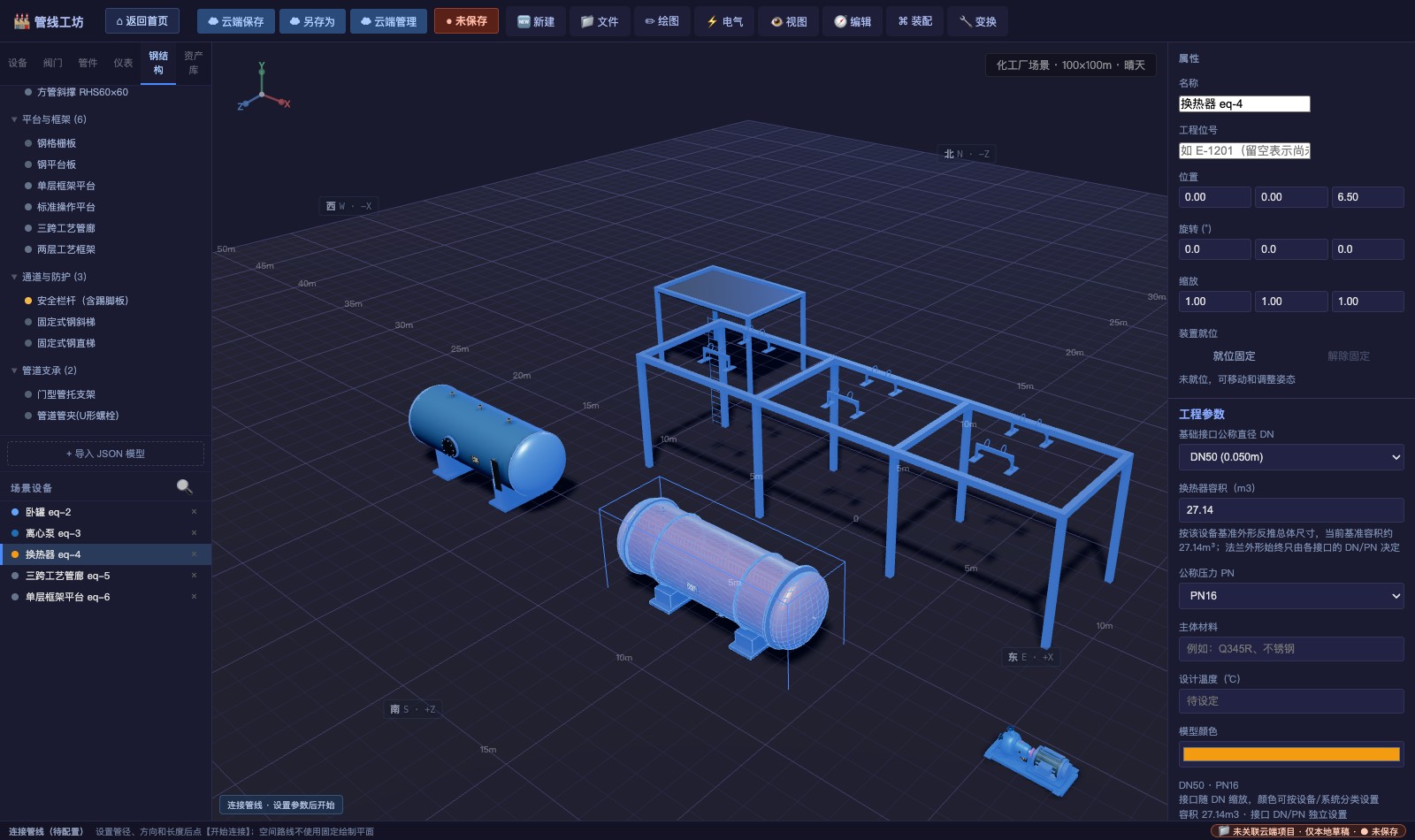

图 3 连接管线的绘制参数面板：管径、管道与自动法兰规格、流体、颜色、方向与长度
第 3 步：预览与实时长度
把鼠标移到目标管口，绿色预览路线实时跟随，左下角持续显示「本段 7.37 m · 总计 7.37 m · 右键确认路线 · 左键选择终点」。
绿色表示当前路线合法。不合法时会显示橙色诊断预览，并写明原因——比如「直连被障碍拦截」「正交不能生成斜管」。

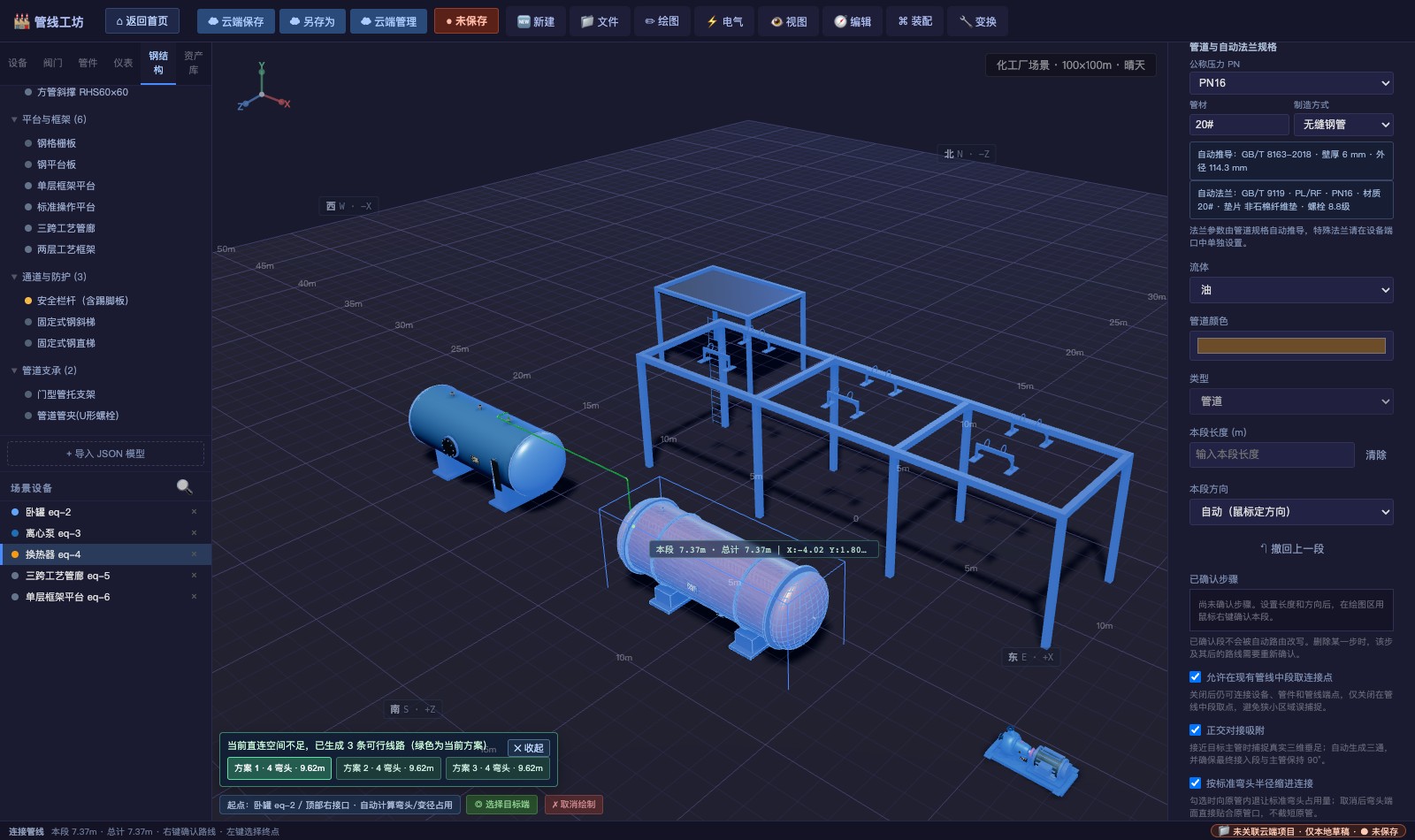

图 4 移动到目标管口：绿色预览路线与实时长度提示
第 4 步：候选方案
如果直连空间不足，软件会穷举可行路线并列出来供选择：
当前直连空间不足，已生成 3 条可行线路（绿色为当前方案）：
方案 1 · 4 弯头 · 9.62 m；方案 2 · 4 弯头 · 9.62 m；方案 3 · 4 弯头 · 9.62 m
点选方案后按该方案落地。如果两端管口 DN 不同（例子里卧罐是 DN80、换热器是 DN50），软件会在两端之间自动生成 DN80-DN50 的端部大小头，并把规格写进材料表。

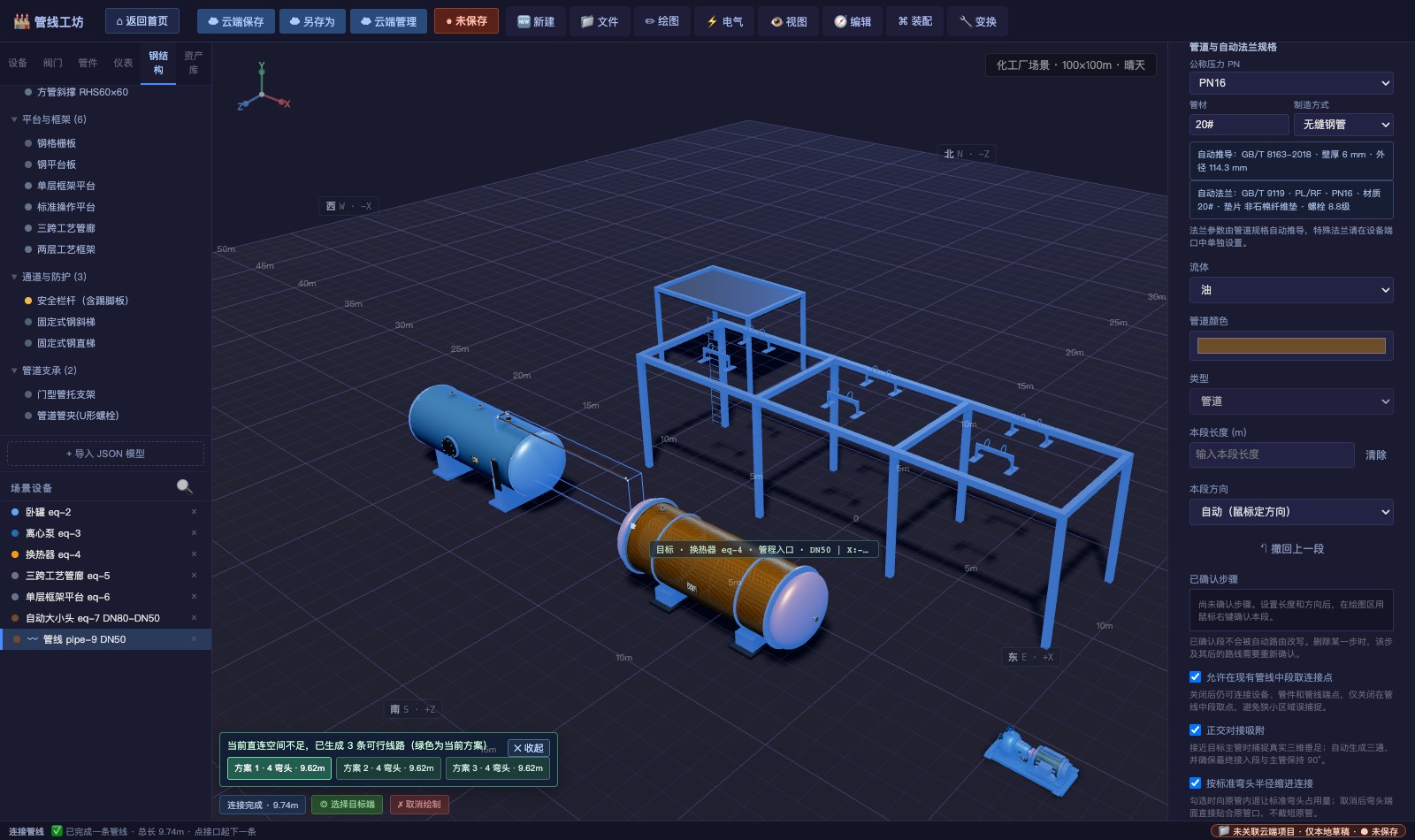

图 5 候选方案选择条，以及完成后的管线与自动大小头
三、路线是怎么选出来的
这部分是我们花时间最多的地方。候选路线不是「随便找一条能通的」，而是按一个明确的优先级排序：
- 合法性优先——正交约束、端口方向、三通垂直接入、设备避让、弯头空间，必须全部满足
- 弯头越少越优先（在直管用量接近时）
- 弯头数量相同再比总长度
- 设备避让与安全间距——不能穿过设备本体，必要时自动绕设备外侧
- 最后才按坐标轴排列做稳定排序
第 3 条和第 5 条值得单独说。
为什么「少弯头」和「短料」会冲突？
在管廊上从 A 到 B，可以 3 个弯头走 12 米，也可以 4 个弯头走 8 米。少一个弯头就少一个焊口、少一处潜在泄漏点；但省 4 米直管，在长距离管线上是实打实的钱。我们给了 25% 这个阈值——省得够多，才值得多用一个弯头。
为什么「坐标轴排序」必须放到最后？
因为那是纯粹的确定性需求，保证同样的输入永远给出同样的结果。它不该影响工程判断。
还有一条容易被忽略的：失败要能干净地回滚。连接失败时，软件显示诊断预览和原因，并清理掉本次临时创建的大小头、三通与焊口——不留孤立模型，不留「幽灵管线」。

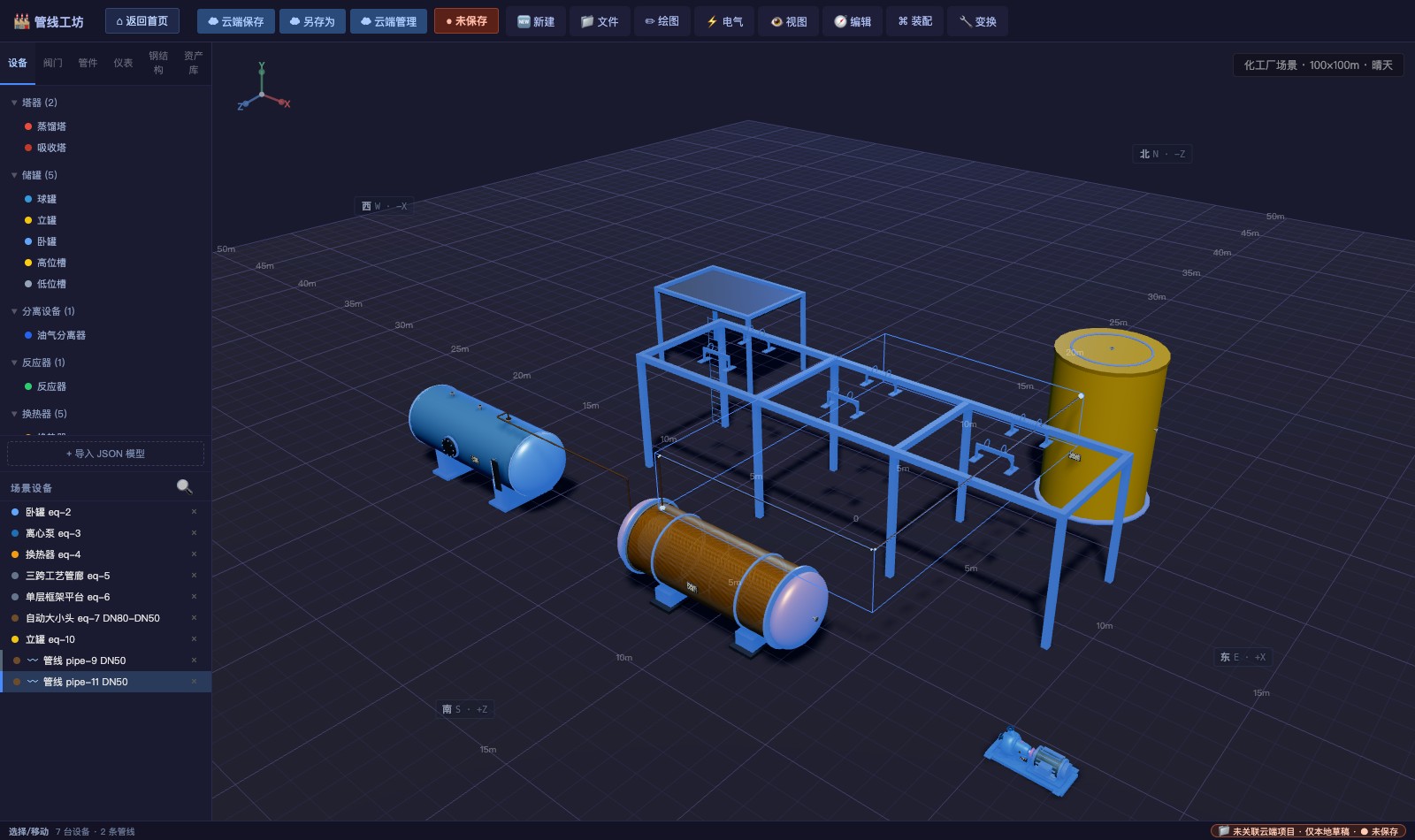

图 6 连接完成：管线从立罐引出，跨过管廊后接到换热器
四、管道之外：它得装得下整个装置
只有管道不够用。一个能落地的配管工具，还得有骨架、有附件、有交付物。
钢结构。型材截面参照 GB/T 11263、GB/T 706、GB/T 6728 的常用规格表达。这里有一个刻意的设计——钢结构不作为管道的避让障碍，管道可以穿过钢构件，也可以在管廊上敷设。

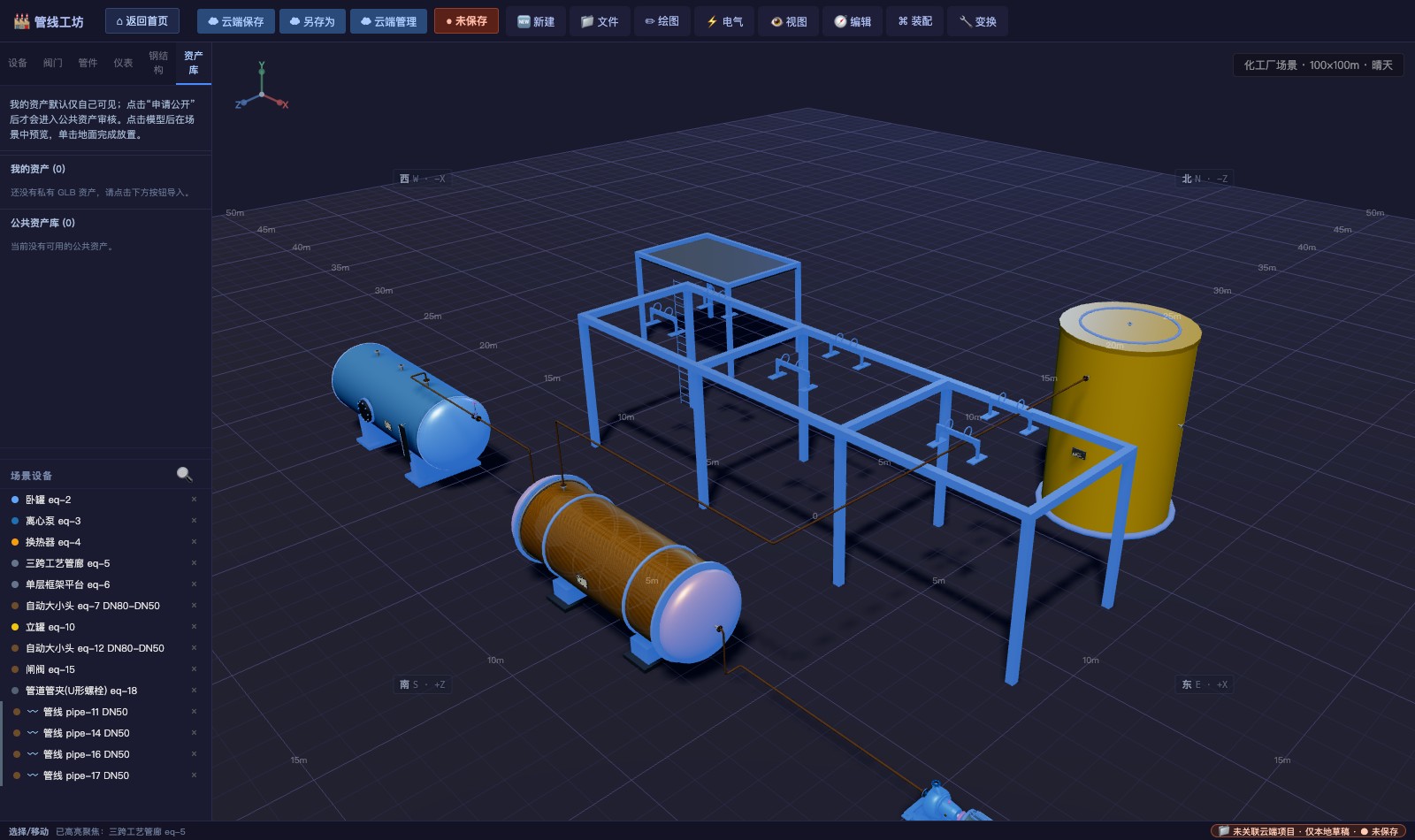

图 7 三跨工艺管廊：管道可以沿钢结构敷设并穿过钢构件
一键落地与就位固定。「一键落地」会先检查对象下方投影范围内有没有钢平台板、H 型钢、槽钢、角钢、矩形管或钢结构总成，有支撑就落到最近的支撑顶面，没有才落到地面。选中钢结构执行「就位固定」时，与它实际接触的设备会一并锁定——省掉逐个去锁的操作。
阀门、管件、仪表只能装在管道上。这看着像限制，其实是个保护：没有安装目标时点图库不会生成模型，只在左下角提示「请先选择相应的管道」。软件还会按「管道占位区间」判断元件冲突——支管仪表不能装在阀门阀体正上方，反过来阀门也不能压在已安装的仪表支管口位置。

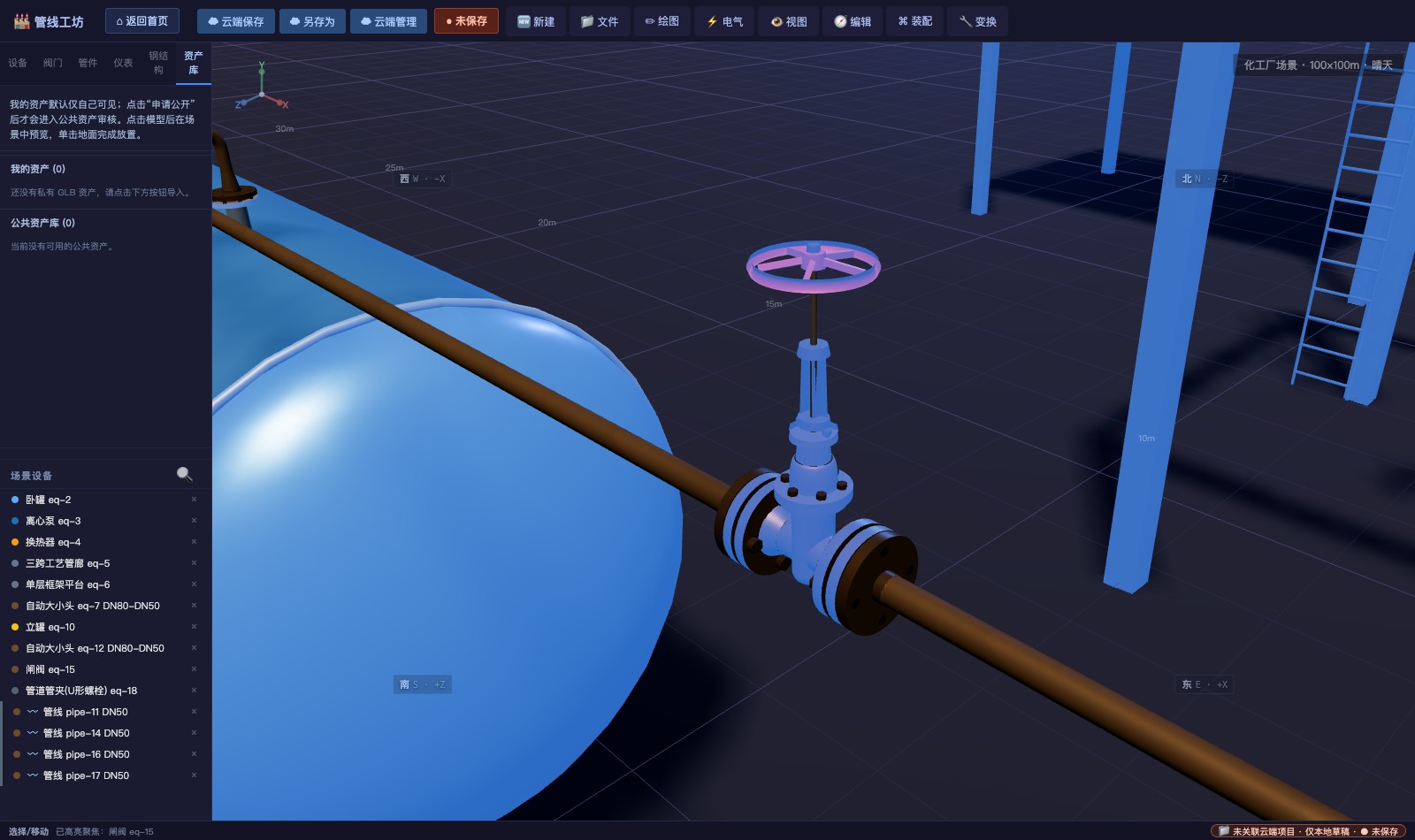

图 8 安装到管线上的闸阀：法兰、螺栓与手轮按实物比例生成
保温。字段与设备保温一致：保温材料、介质温度、环境温度、外护层、外护厚度、执行标准（GB 50264 / GB/T 8175 / SH/T 3010）。「自动推荐并应用」会按管径与温度给出推荐厚度。
走管步骤。这个功能我们自己很喜欢。选中一根管线，面板会按「每段长度 · 方向」把全部步骤列成文字：
共 5 步 · 按图输入 9.73 m 4 处拐弯：
第 1 步 0.18 m +Y 上；第 2 步 0.60 m +Z 南；第 3 步 7.12 m +X 东；
第 4 步 1.85 m -Y 下；第 5 步 0.09 m +X 东
照着这段文字可以手工复现一根管。现场核对、给施工队交底，或者软件万一出问题要应急，都用得上。

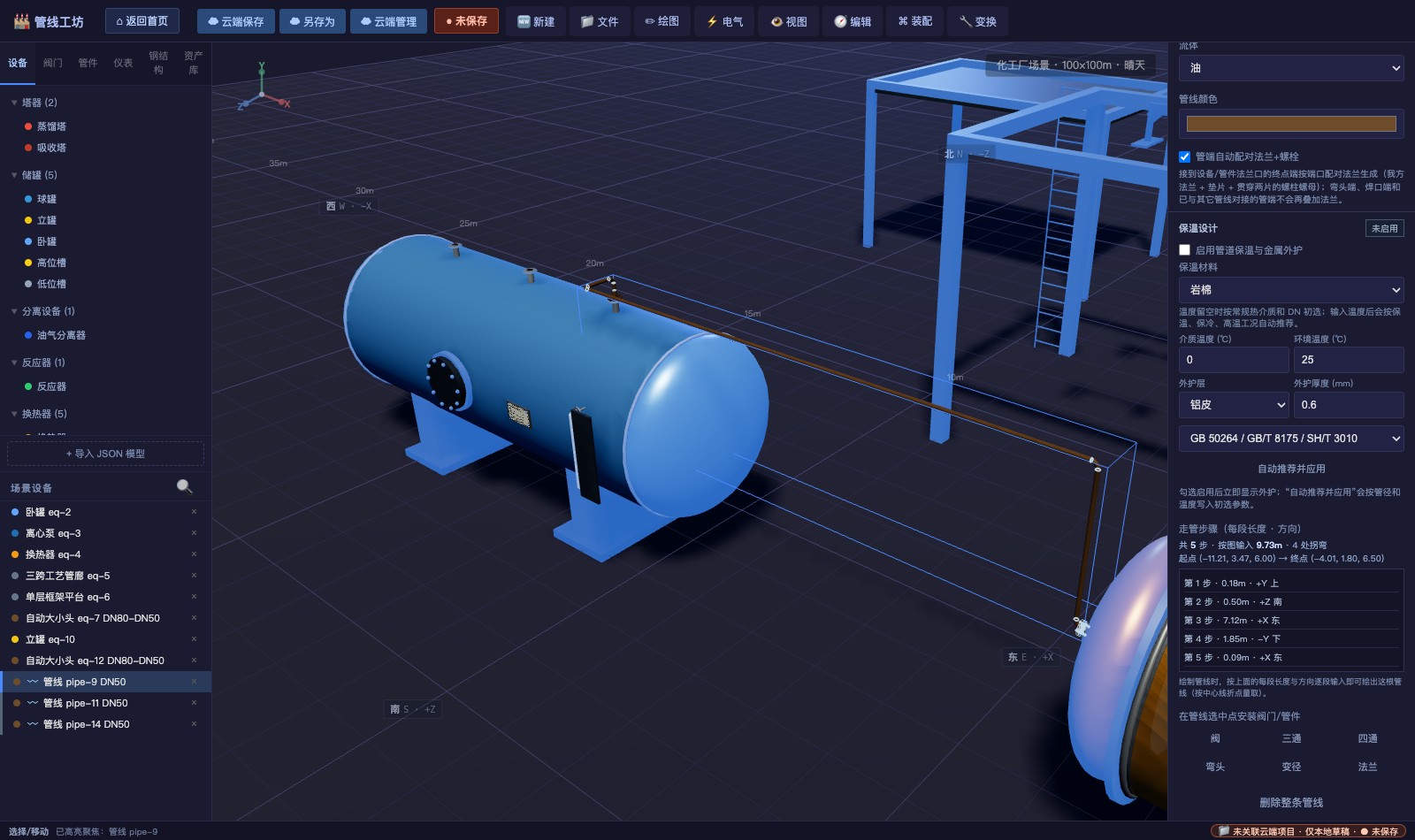

图 9 管线属性面板：管道与法兰规格、保温设计、走管步骤与管件安装入口
工程编号。一键自动编号只给还没有编号的对象补号，已有编号一律不动；全部重新编号会先弹确认；编号冲突检查会查重复编号，以及编号里写的管径、介质与实体实际参数不一致的情况。最后可以导出「工程编号 ↔ 内部 ID ↔ 类别 ↔ 名称」对照表，方便与设计院、采购核对。
五、上游和下游：这不是一个孤立的工具
管线工坊是三个环节衔接起来的一套东西，数据通过 GLB 模型和工程 JSON 传递。
上游：3D 模型搭建工具。负责做图库里没有的设备。它是参数化的——给出尺寸和坐标，软件生成几何，不用手工捏网格。法兰默认按 GB/T 9119 板式平焊钢制管法兰（PL）常用系列，支持 PN6、PN10、PN16、PN25、PN40，改了 DN 或 PN 之后法兰几何自动重建。

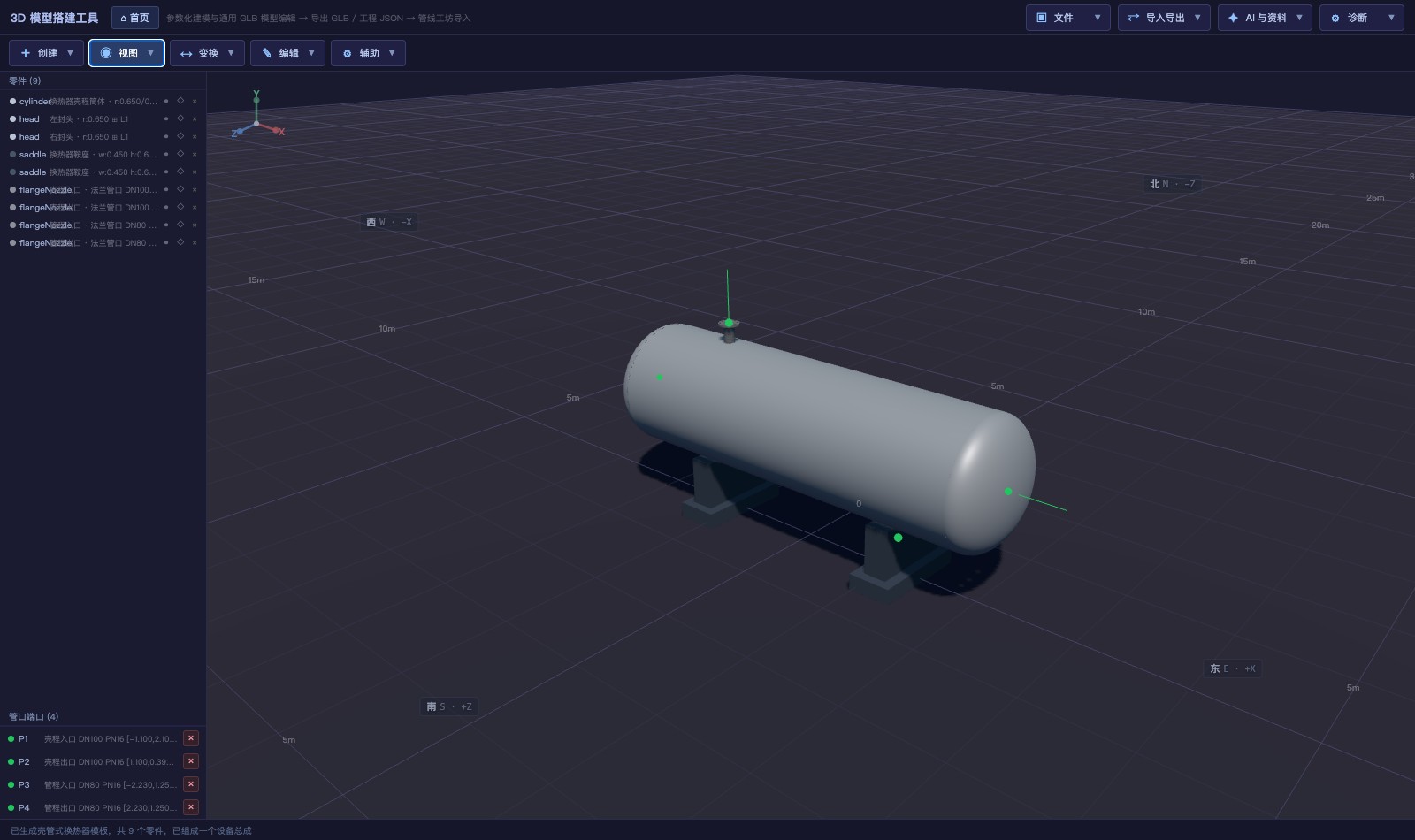

图 10 3D 模型搭建工具：左侧零件列表，下方管口列表，右侧三维视图
它还有一个 AI 建模入口：结合文字描述和图纸图片生成设备模型，支持四视图视觉复核。模型接口的 AI Key 由用户自己配置，只保存在浏览器本地，不上传服务器——这一点我们做得很明确。
下游：数字工厂查看器。它不修改模型，只负责把三维场景和工程属性一起呈现出来。载入 GLB 和工程 JSON 后，点选任意设备、管线、阀门或管件，右侧「对象属性」会列出这个对象的工程信息。

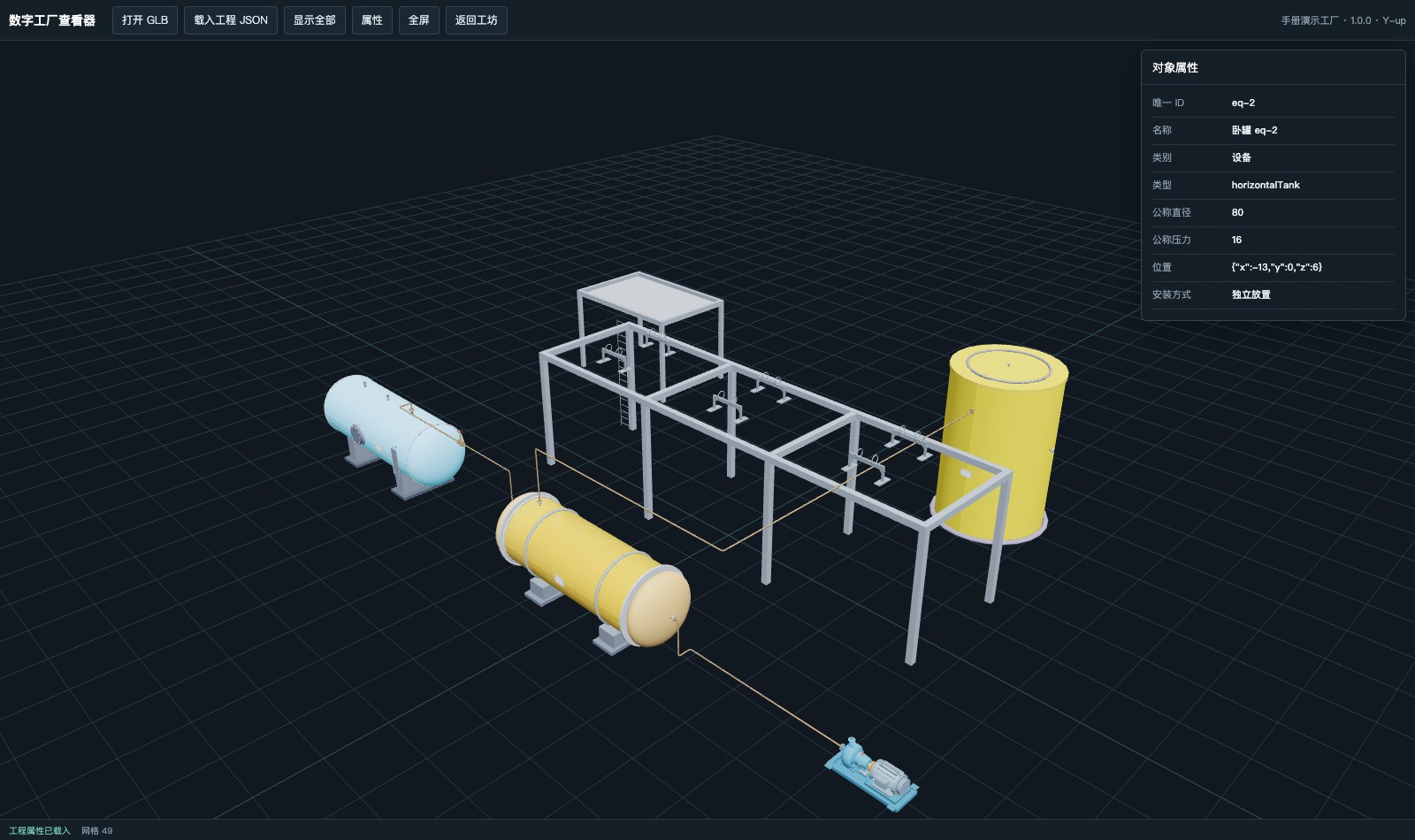

图 11 数字工厂查看器：点选卧罐，右侧显示该设备的工程属性
有个坑要提醒：GLB 与工程 JSON 必须来自同一次导出。文件名里的项目名和时间戳就是配对依据，混用不同批次的文件会出现属性对不上模型。
六、为什么放在浏览器里
不用装客户端。打开网页登录就能用，分享一个链接对方就能看。渲染依赖 Three.js，建议用 Chrome、Edge 或 Safari。
对施工现场、对临时想看图的甲方、对只想给同事看一眼方案的人来说，「不用装东西」这件事的价值比想象中大。
七、说清楚边界
我们不想把话说满。以下是现在明确的边界和设计取舍：
- 图库覆盖有限。内置设备库 21 类、阀门库 10 类、管件库 8 类、仪表库 6 类、钢结构库 21 类。非标设备要靠 3D 模型搭建工具自己做，或者从外部导入 GLB / JSON。
- 正交模式下不能生成斜管。这是工程约束的体现，但会导致某些空间受限的场合没有合法路线。此时要么关掉正交，要么调整设备位置或管口朝向。
- 钢结构不被当作避让障碍。管道可以穿过钢构件——这是为管廊敷设场景做的选择。如果你需要「管道绝对不能穿钢结构」的严格检查，它现在不会拦你。
- 资产公开需要审核。自有资产默认只有自己可见，点「申请公开」后进审核，通过才进公共库。
- 界面文字以实际运行为准。软件还在迭代，手册和实际版本之间可能有细微差异。

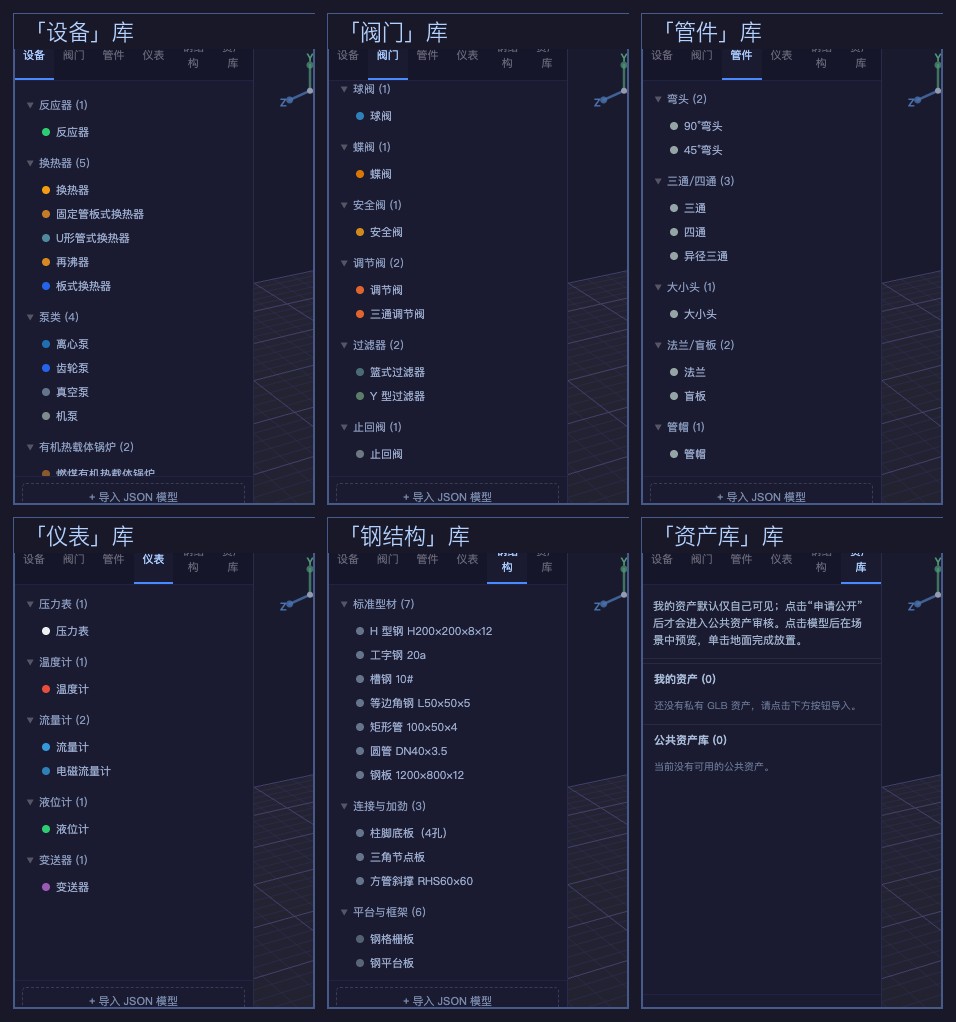

图 12 六个图库页签的内容分布
八、现在可以试
浏览器访问 www.cd198.cn，注册登录后即可使用。
配管这块的具体问题——比如某条规则为什么这么定、某个场景该怎么处理——欢迎在评论区聊。这类问题我们很有兴趣。
